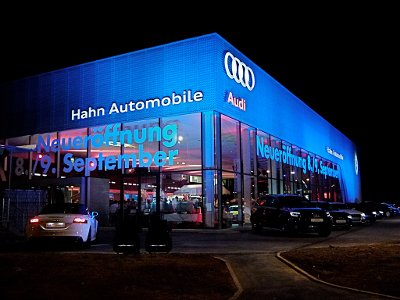

Neubau Hahn Gruppe Ludwigsburg Audi Terminal







Bauzeit Juni 2011 bis September 2012

Umbauter Raum

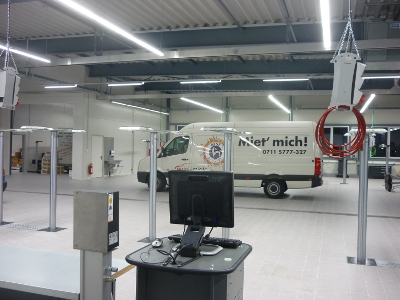

ca. 34.250 m³ (Ausstellung, Büros, Werkstatt, Technik, Lager, Sozialräume)
ca. 10.000 m³ (Tiefgarage)







Gewerke

Heizung
Wärmepumpenanlage zur Grundlastdeckung über ein Erdsondenfeld
Erdgas-Brennwertkessel zur Spitzenlastabdeckung
Erdsondenfeld mit 38 Sonden mit 98 m Tiefe
Wärmeübergabe über Zortström–Technologie
Fussbodenheizung
Industrieflächenheizung
Deckenstrahlplatten
Einbindung der zentralen Lüftungsanlage



Lüftung

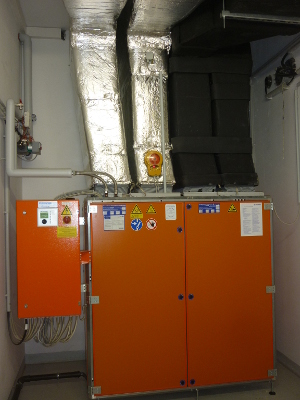

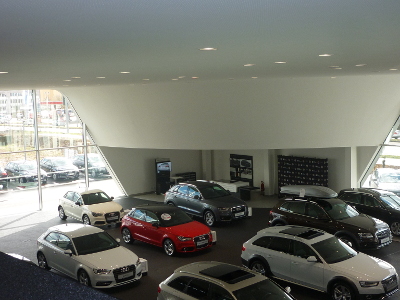

Lüftungsanlage „Ausstellung“ mit Kompressionskältemaschine und
Wärmerückgewinnung V= 31.000 m³/h

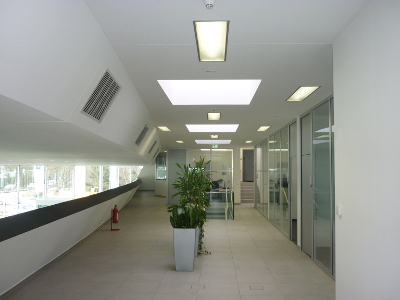

Lüftungsanlage „Büro- u. Verwaltungsbereich“ mit Kühlregister und
Wärmerückgewinnung V= 17.000 m³/h
Lüftungsanlage „Dusch-, Umkleide- u. Waschraum“ mit Kühlregister und
Wärmerückgewinnung V= 3.500 m³/h
Überwachung Lüftungsanlagen mit Rauchwarnmelder
CO gesteuerte Tiefgaragen Zu- und Abluftanlage
Luftverteilung über Boden-, Decken- und Wandauslässe

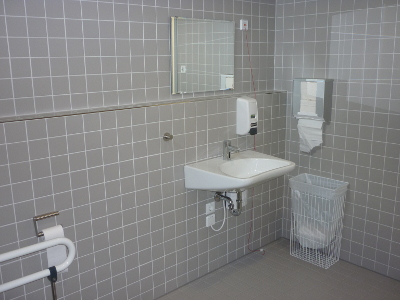

Sanitär
Gebäudeentwässerung gemäß DIN EN 12056 u. DIN 1986-100
Grundstücks- bzw. Freiflächenentwässerung
Koaleszenzabscheider nach DIN EN 858
Trinkwasseranlagen Warmwasserbereitung über dezentrale elektronische Elektro-Durchlauferhitzer
Einrichtungsgegenstände



Gebäudeautomation

Mess- u. Regeltechnik (MSR) für Heizung und Lüftung
MSR-Schaltschränke mit Leistungsteil
Gebäudeleittechnik mit Anbindung über Web-Browser



Anforderungen

Umsetzung „Erdsondenfeld“ zum Heizen und Kühlen
